Power Dispatching Console

Power Dispatching Console fra Kina TEMERY, også kaldet grid control workstation eller power monitoring desk, er en dedikeret mand-maskine interaktionsterminal til strømstyringsmiljøer. I modsætning til almindelige skriveborde overholder den strengt strømindustriens sikkerhedsstandarder, EMC-krav og 24-timers driftspecifikationer, som er meget udbredt i provinsielle/kommunale forsendelsescentre, distributionsovervågningsrum, termiske/vandkraftværker og nye vind-solenergikontrolrum.

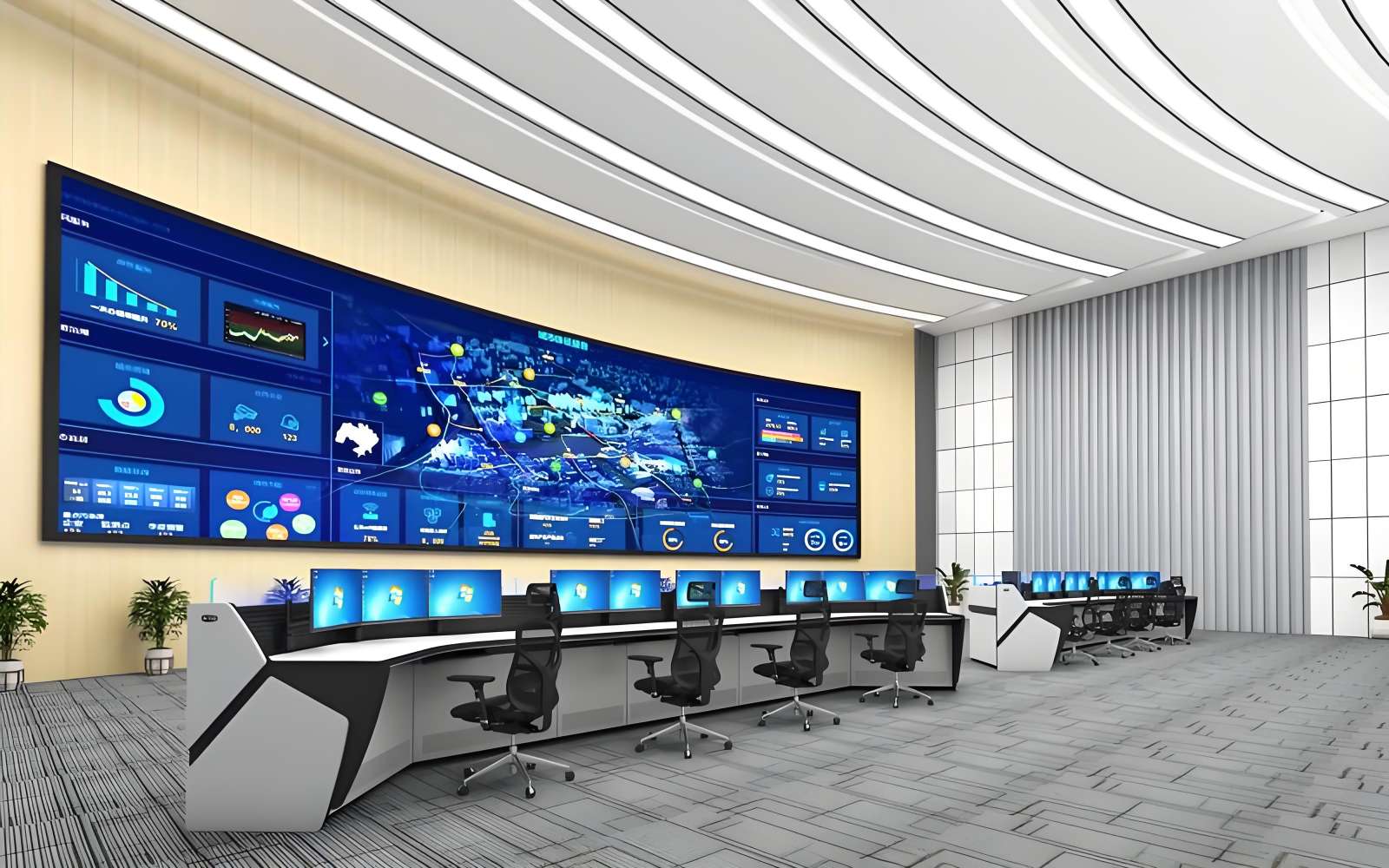

Det vedtager en modulær samlet struktur, der understøtter lige linje, bueformet, U-formet og andre halllayoutdesigns. Hver arbejdsposition kan konfigureres uafhængigt med multi-monitor støttesystem, skjult kabelstyring, udstyrsopbevaringskabine og jordingsbeskyttelse. Det tillader skræddersyet konfiguration pr. projektskala og krav til afsendelsesdrift.

1. Hovedramme

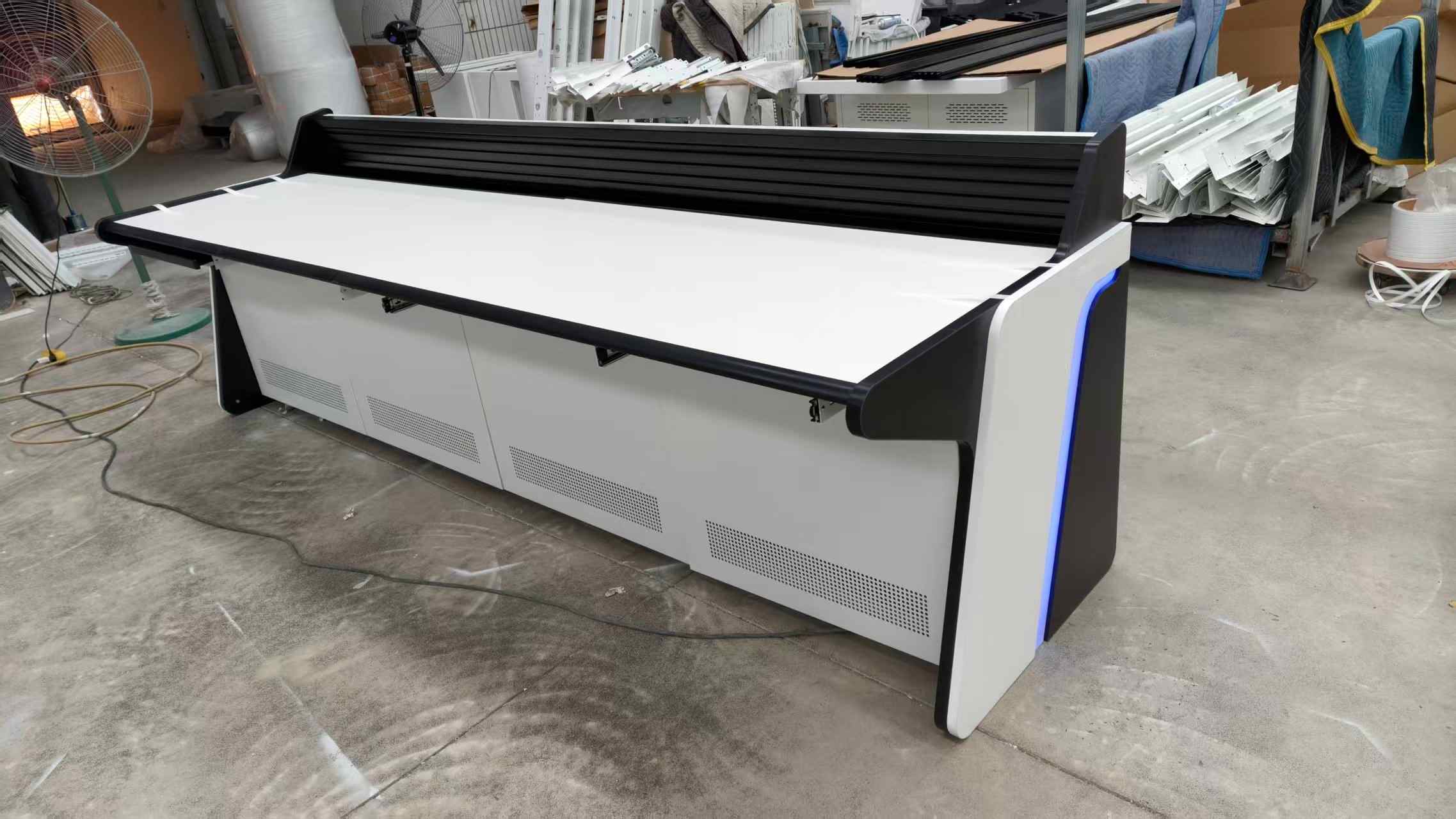

Rammen på Power Dispatching Console er fremstillet af SPCC koldvalset stålplade af høj kvalitet med tykkelser fra 1,5 mm til 2,0 mm. Hele rammen gennemgår syrebejdsning, fosfatering, affedtning og højtemperatur elektrostatisk sprøjtebehandling for at sikre rustbestandighed, korrosionsbestandighed, fugtbestandighed og deformationsbestandighed. Alle svejsepositioner på den er poleret glat uden skarpe kanter.

Den avancerede version af den anvender 6063-T5 industriel aluminiumslegeringsbjælkestruktur, der leverer højere generel stabilitet, lettere vægt og stærkere bærende ydeevne. Den stive ramme kan bære langvarig multi-skærm tung belastning uden at ryste eller deformere, og tilpasser sig fuldt ud til langsigtet uafbrudt industrielt overvågningsarbejde.

2. Antistatisk bordplade

Bordpladen anvender importeret HPL kompakt antistatisk laminat, et specielt materiale til strøm- og computerrumskontroludstyr. Overfladeresistiviteten er stabilt styret mellem 10⁶Ω og 10⁹Ω, hvilket effektivt frigiver statisk elektricitet genereret ved langtidsdrift af elektronisk udstyr og beskytter præcisionsindustrielle kontrolværter, sender kommunikationsudstyr og overvågningsterminaler.

Bordpladen på den er brandhæmmende, højtemperaturbestandig, ridsefast og slagfast. Den slidbestandige kvalitet opfylder langsigtede højfrekvente tastatur- og musdriftskrav, uden falmning, ingen afskalning og ingen revner efter mange års brug.

3. Stærk og svag strømisoleringssystem

Den er udstyret med dobbelt uafhængige kanalstrukturer til stærk strøm og svag strøm. En metalisoleringsplade er arrangeret i midten af ​​produktet for fuldstændigt at adskille strømledninger og signalledninger og undgå elektromagnetisk krydstale, skærmflimmer, signalforsinkelse og datapakketab forårsaget af strøminterferens.

Uafhængige ledningshuller, ledningsriller og bundledningskanaler er reserveret til hver station af den. Alle ledninger på den er skjulte og pæne, hvilket letter senere udstyrsvedligeholdelse, linjeudskiftning og systemopgradering. Hele Power Dispatching Console er udstyret med standardjordingsterminaler for at sikre sikker potentialeækvivalent beskyttelse, der opfylder standarder for sikkerhedsaccept af elindustrien.

4. Multiskærms monteringsbeslagssystem

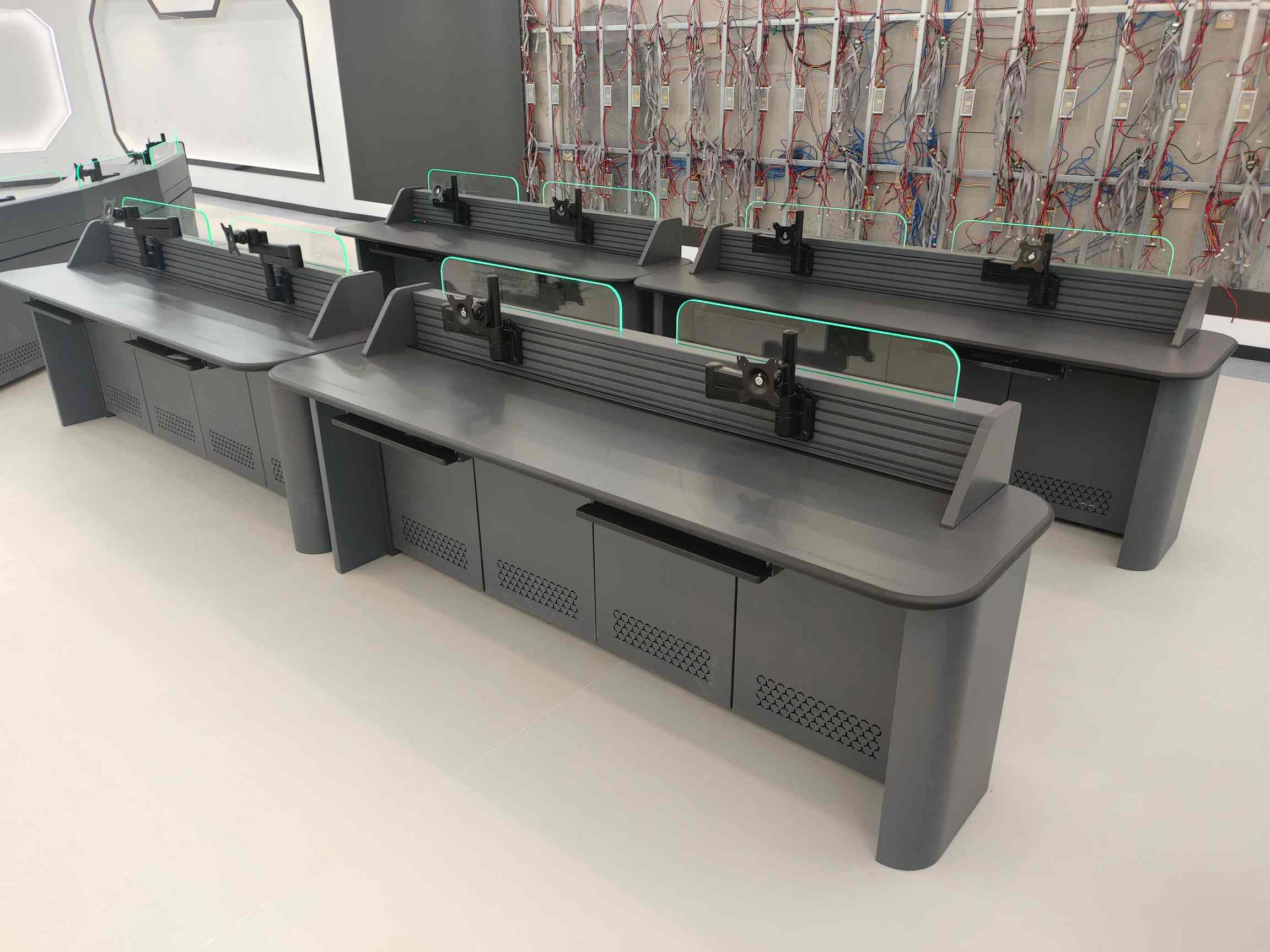

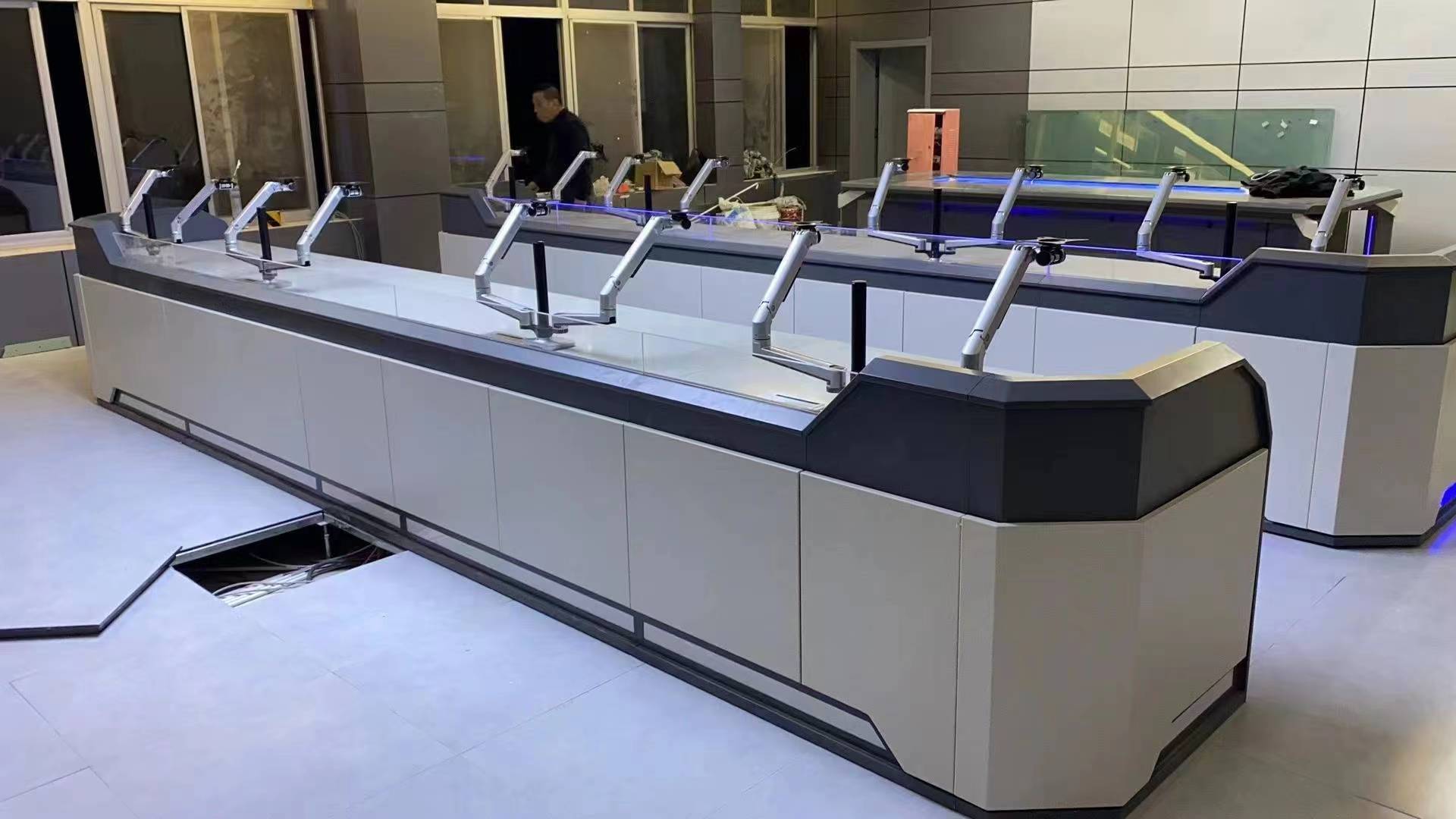

Den bagerste del af den er udstyret med et integreret fortykket monitormonteringsbeslag, der er i stand til at bære 2 til 6 monitorer pr. station. Beslaget har en forstærket stålstruktur med stærk bæreevne, justerbare op-ned og venstre-højre vinkler og fleksibelt skærmarrangement.

Beslaget er velegnet til visning af strømnetdiagrammer, afsendelse af datakurver, udstyrs driftsstatus, realtidsovervågningsvideoer og krav til synkron visning af flere systemer. Beslaget forbliver stabilt uden at ryste under langvarig drift, hvilket sikrer klare og stabile overvågningsbilleder.

5. Ergonomisk humaniseret design

Bordpladen anvender mikroskrånende ergonomisk design for at optimere operatørens synsvinkel og reducere øjentræthed. Den er udstyret med en skjult udtrækkelig tastaturbakke og glat glideskinne, hvilket sparer plads og sikrer et pænt skrivebord.

Power Dispatching Console tilbyder en valgfri elektrisk højdejusterbar funktion, der understøtter vekslende siddende og stående arbejde, hvilket effektivt forbedrer vognmændenes komfort i lang tid. Det overordnede bueaffasningsdesign forhindrer kollisionsskader og opfylder fuldt ud sikkerheds- og humaniserede designstandarder for industrielle kontrolrum.

6. Modulær udvidelsesstruktur

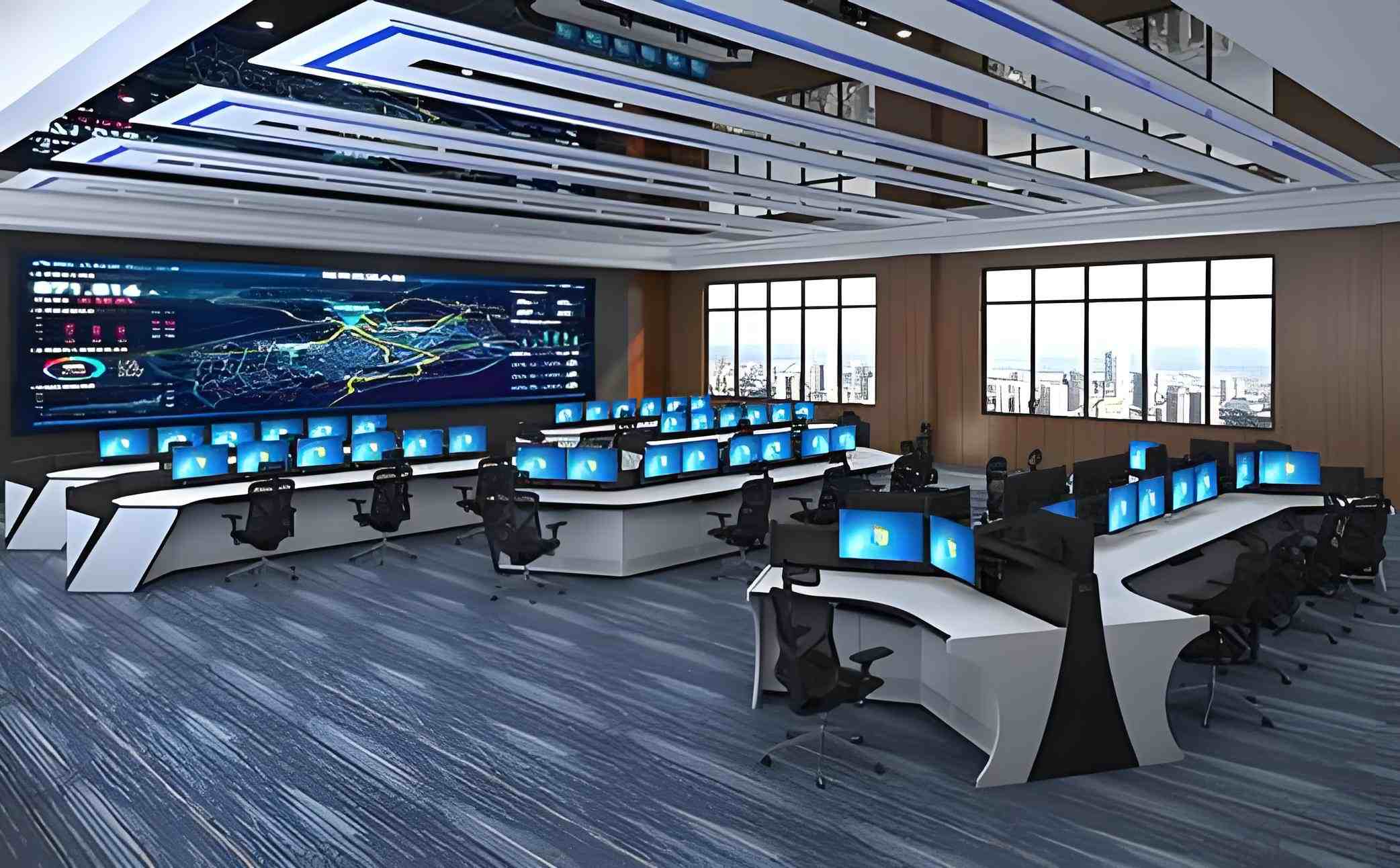

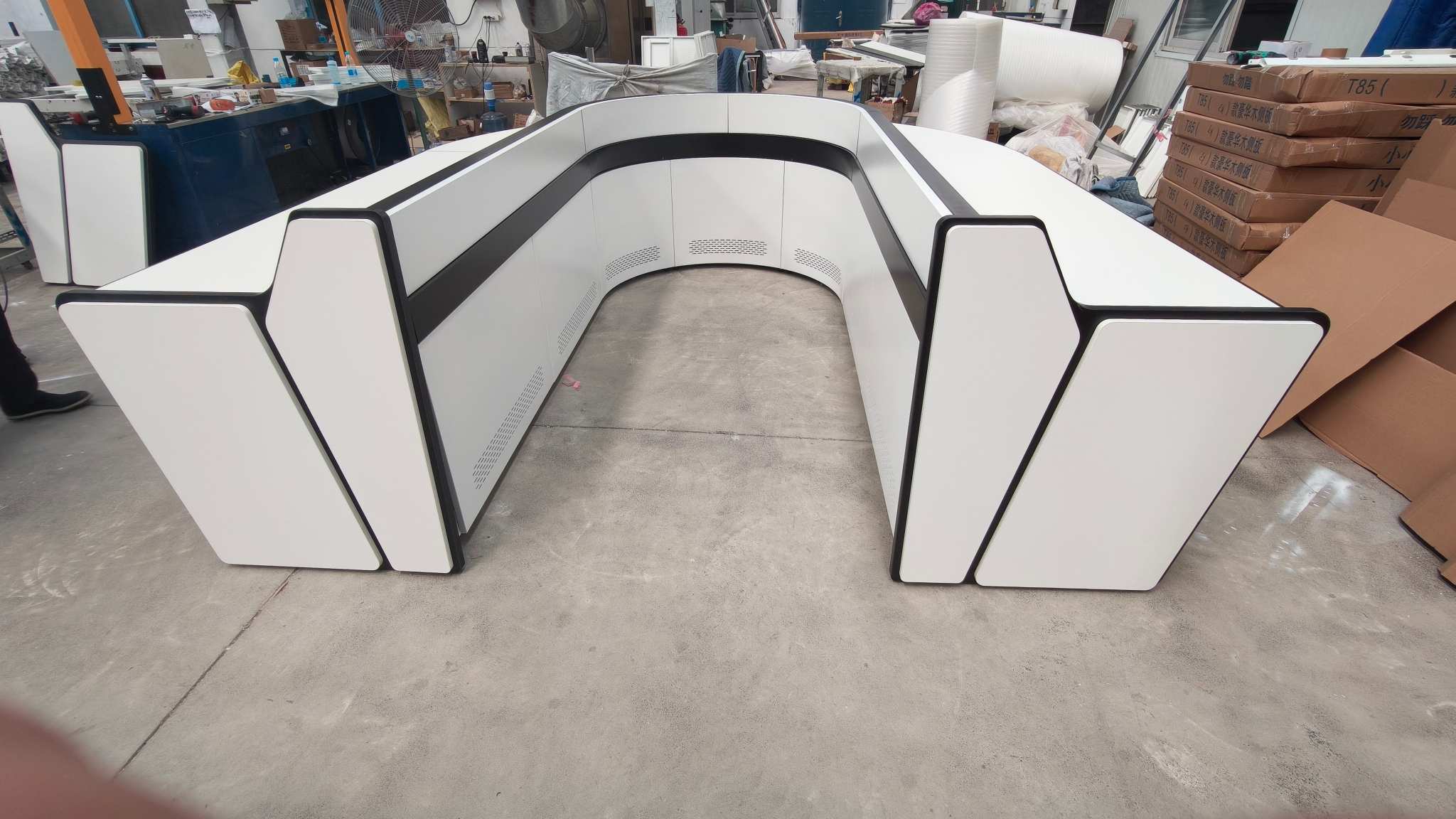

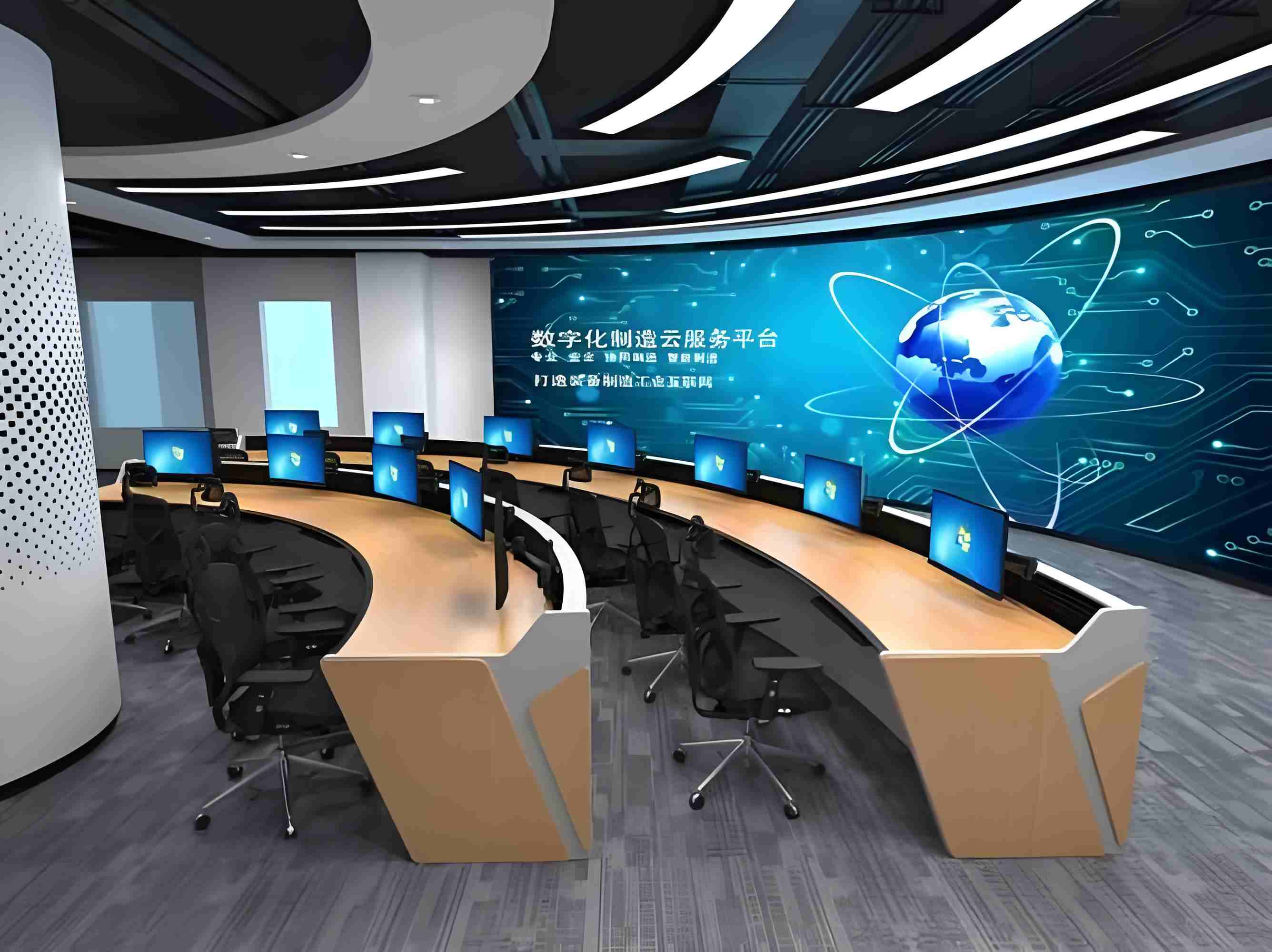

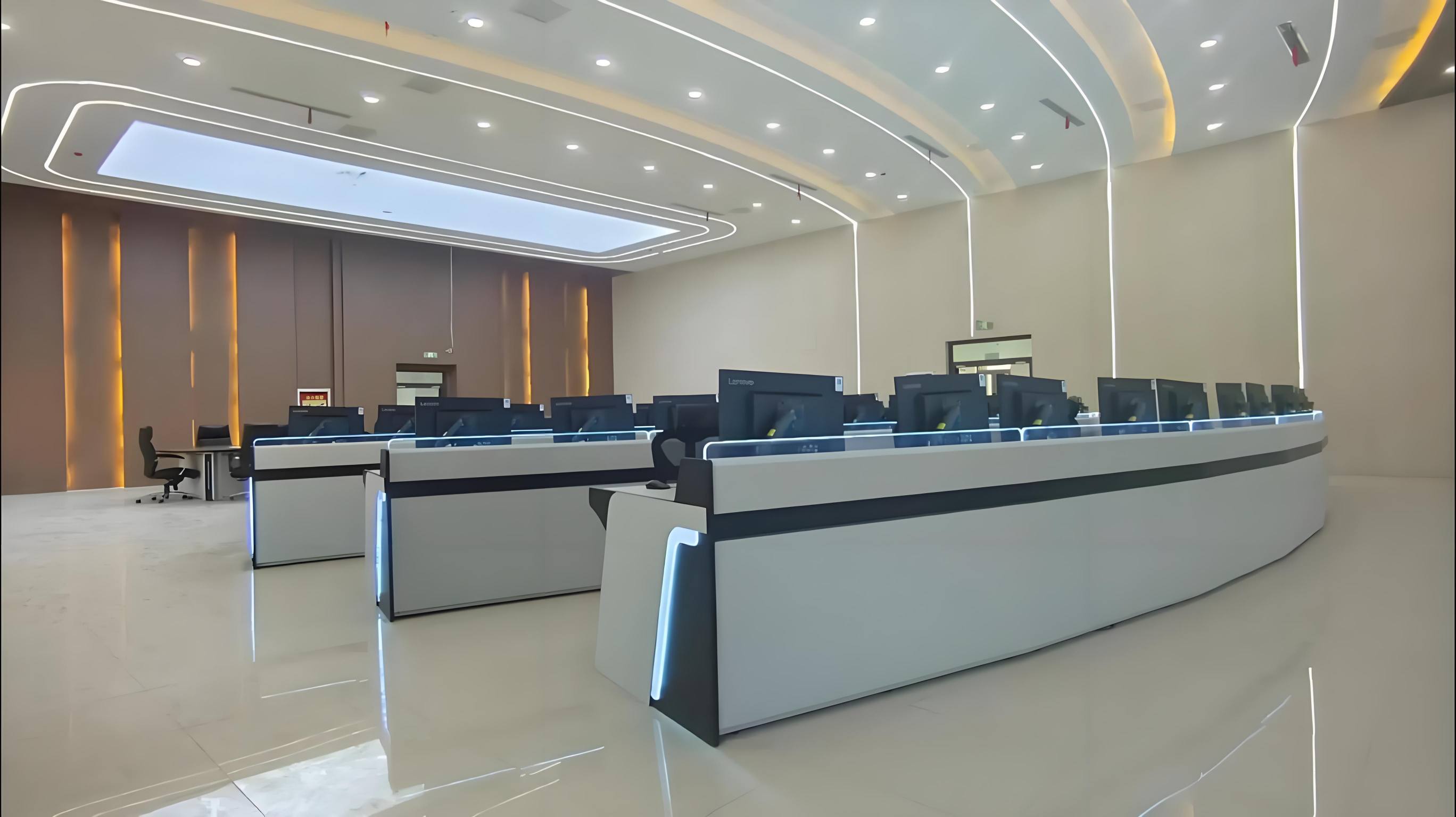

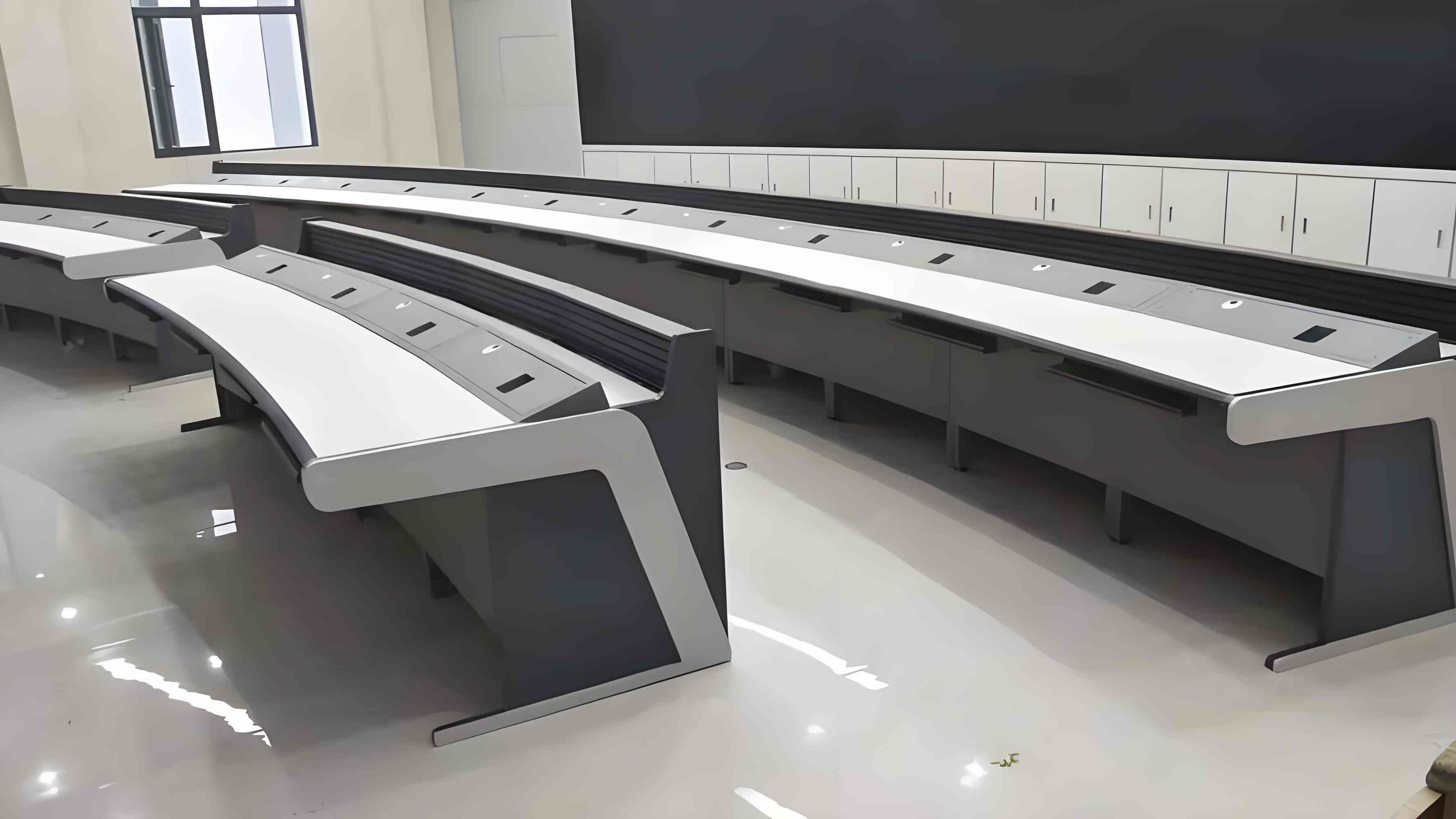

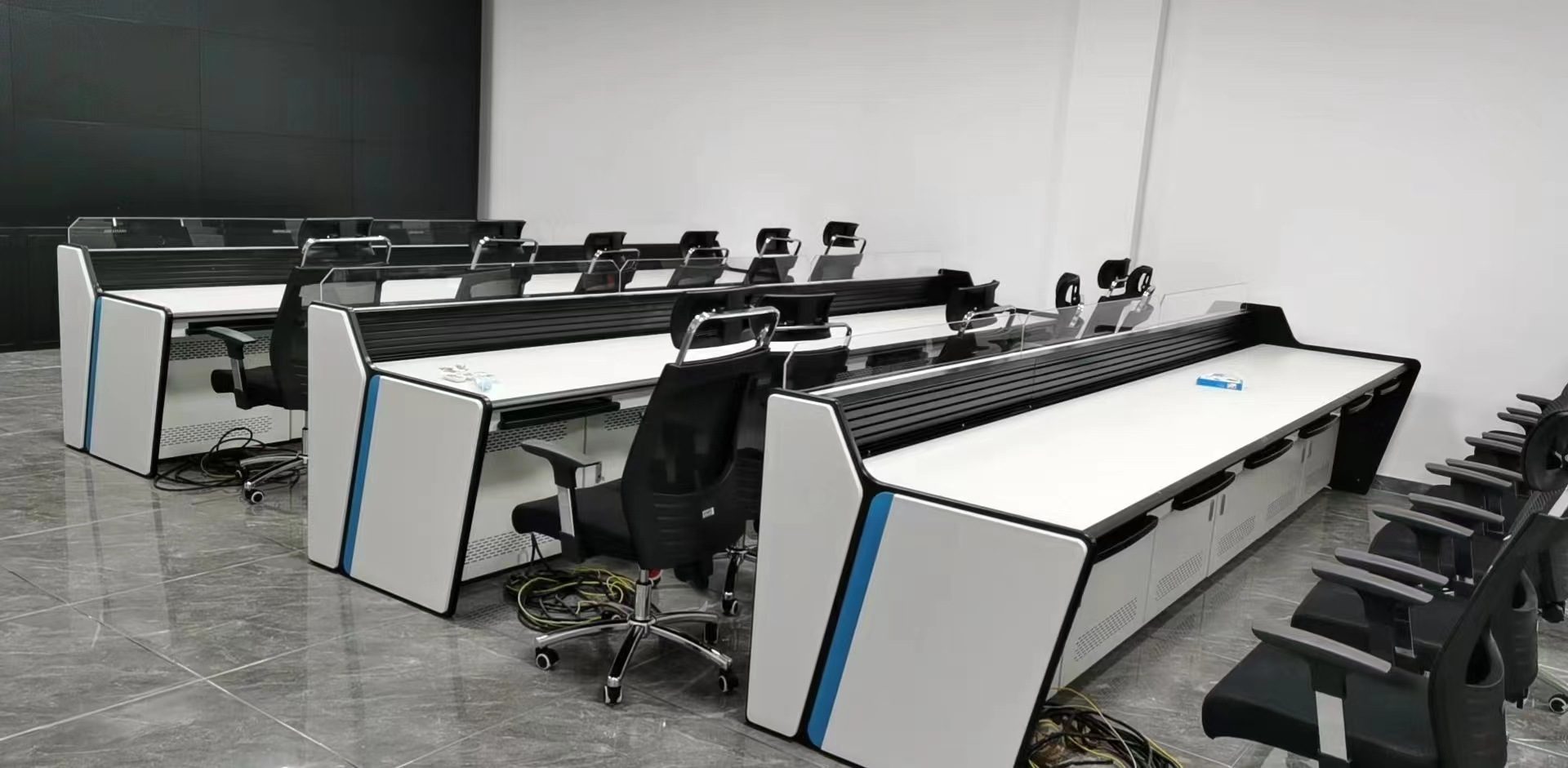

Produktet anvender fuldt modulær standardiseret produktion, der understøtter ubegrænset splejsning af enkelte eller flere stationer. I henhold til kontrolrummets størrelse kan Power Dispatching Console kombineres til lineær type, buetype, U-type og andre overordnede layouts.

Den modulære struktur tillader gratis tilføjelse, reduktion og udskiftning af funktionelle moduler, hvilket letter senere hal-rekonstruktion, kapacitetsudvidelse og udstyrsopgradering. Den er velegnet til kontrolrum til små distributionsnetværk, mellemstore kraftværkscentrale kontrolrum og store provinsielle netforsendelseshaller.

Produktfordele

Den er skræddersyet til overvågningsscenarier med høj intensitet døgnet rundt i elindustrien. Power Dispatching Console demonstrerer enestående fordele inden for anti-elektromagnetisk interferens, statisk eliminering, sikkerhedsbeskyttelse, strukturel stabilitet og langtidsholdbarhed.

Sammenlignet med almindelige overvågningsborde er det mere professionelt, sikrere og mere tilpasningsdygtigt til komplekse elektromagnetiske miljøer.

Alle materialer er brandhæmmende, miljøvenlige og holdbare og opfylder internationale industrisikkerhedsstandarder og elindustriens inspektionskrav. Produktet er den foretrukne kontrolarbejdsstation for elnetvirksomheder, kraftværker, nye energiprojekter og EPC-virksomheder inden for energiteknik.

Ansøgningsomfang

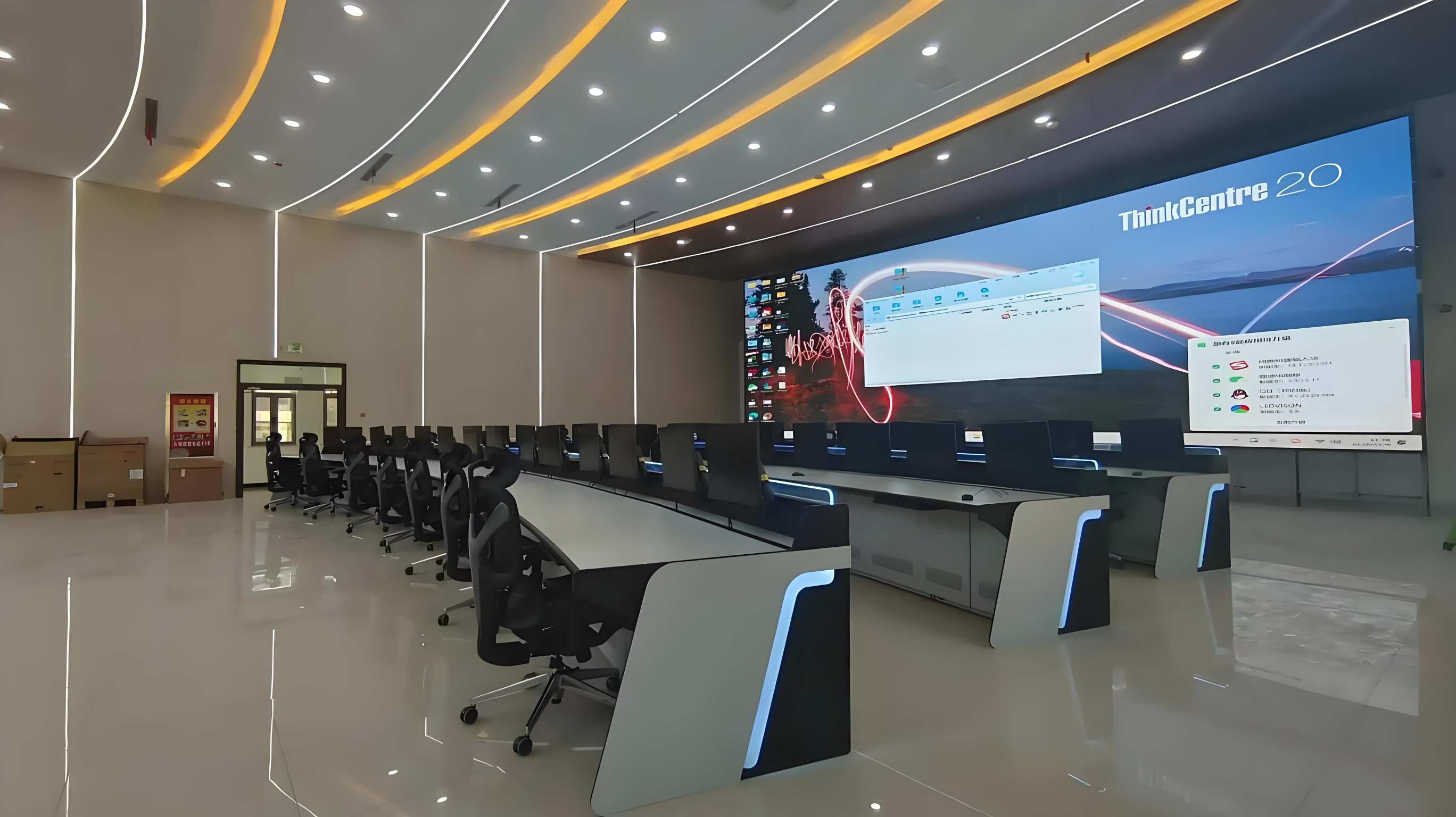

Power Dispatching Console gælder for elnetudsendelsescentre, kommunale elkontorers kontrolrum, distributionsnetværksovervågningscentre, varmekraftværkers centrale kontrolrum, vandkraftværksovervågningsrum, vindkraft- og solenergikontrolcentre, overvågningsrum for energilagringsstationer, centraliserede kontrolrum for transformerstationer og planlægningscentre for strømkommunikation.

Tekniske parametre

1. Rammemateriale: 1,5–2,0 mm SPCC koldvalset stål / 6063-T5 aluminiumslegering
2. Bordplademateriale: Valgfri antistatisk HPL kompaktlaminat eller antistatisk brandsikker plade
3. Overflademodstand: 10⁶–10⁹Ω
4. Jordingsmodstand: ≤1Ω
5. Statisk belastningskapacitet: ≥100 kg/㎡
6. Driftstilstand: Fast / Elektrisk højdejusterbar valgfri
7. Ledningsdesign: Uafhængig stærk og svag strømisoleringskanal
8. Levetid: Mere end 15 år under normale arbejdsforhold
